1. نظرة عامة على المنتج
الصمامات السدادية هي مكونات للتحكم في التدفق تستخدم في الإسمنتة والتكسير والتحميض وأنظمة مشعبات خطوط التدفق عالية الضغط. وتستخدم أساسا للإغلاق وتنظيم التدفق والعزل التشغيلي في الوصلات القصيرة في مواقع حقول النفط عالية الضغط.
يتكون المنتج أساسا من جسم الصمام والسدادة وشرائح الإحكام والغطاء والمشغل والأجزاء المرتبطة. وتلبي بنيته المدمجة وتشغيله المرن متطلبات الإحكام والثبات في أنظمة نقل الموائع عالية الضغط.
يصنع الصمام السدادي منخفض العزم بالطرق من فولاذ إنشائي سبائكي عالي القوة. وبعد المعالجة الحرارية الصارمة يمتلك بنية معدنية متجانسة وقدرة ثابتة على تحمل الضغط. وتتوافق خصائصه الفنية مع المتطلبات ذات الصلة من API Spec 6A.
تشمل الوصلات الطرفية وصلات اتحادية ووصلات ملولبة (قلاوظ LP داخلية وقلاوظ TBG خارجية) ووصلات فلنجية. كما يمكن توفير تصميم بقاعدة وفقا لتخطيط المشعب ومتطلبات التركيب في الموقع.
تشمل المقاسات الشائعة 1 in و2 in و3 in و4 in. وتشمل تصنيفات ضغط التشغيل البارد 6,000 psi و10,000 psi و15,000 psi و20,000 psi. تتوفر إصدارات قياسية ومنخفضة الحرارة وخدمة حامضية، مع أطقم إصلاح مطابقة للصمام السدادي.
2. خصائص التصميم
يستخدم الصمام السدادي عجلة يدوية لتدوير السدادة، مما يحقق إغلاق الخط والتحكم في التدفق. وتحافظ شرائح الإحكام بين جسم الصمام والسدادة، مع التشغيل الدقيق والجلخ، على إحكام موثوق تحت خدمة الضغط العالي.
البنية الحاوية للضغط مستقرة، مع سماكة كافية لجدار جسم الصمام وحلقات NBR مرنة قابلة للاستبدال، مما يجعلها مناسبة لأنظمة الوصلات القصيرة.
تشمل خيارات التوصيل المرنة وصلات اتحادية وقلاوظ LP وقلاوظ TBG وأشكالا طرفية أخرى، مما يجعل الصمام مناسبا للاستخدام مع المشعبات عالية الضغط الشائعة واستبدال المنتجات المستوردة من النوع نفسه.
الصيانة بسيطة؛ لا تتطلب الصيانة الدورية إزالة الصمام بالكامل من الخط، كما لا تتطلب صيانة الموقع أدوات خاصة.
تعمل السدادة المصنعة بدقة والأسطح المتقابلة المطلية على تحسين أداء الإحكام ومقاومة التآكل ومقاومة البلى.
يحتوي غطاء السدادة على علامات واضحة للفتح والإغلاق، ويساعد نابض التثبيت على التموضع حتى يتمكن المشغل من تحديد حالة الصمام بسرعة.
3. المعلمات الفنية الرئيسية للصمام السدادي
1. المعلمات الرئيسية للصمامات السدادية بطرف اتحادي
ضغط التشغيل：6,000 psi～20,000 psi
القطر الاسمي：1″～3″
فئة الحرارة: -29 ℃ إلى 121 ℃ (فئة PU)
-46 ℃～121 ℃ (PL class)
ظروف التشغيل: خدمة قياسية ومنخفضة الحرارة وخدمة H2S
معيار التصنيع：API 6A & NACE MR0175
| الطراز | المقاس | ضغط التشغيل | الأبعاد الكلية | نوع الوصلة | المشغل | ظروف التشغيل | ||
|---|---|---|---|---|---|---|---|---|
| L | A | H | ||||||
| 1" × 2" Fig 1502, 15,000 psi, F × M, يدوي | 1″ | 15,000 psi | 268.2 | 61 | 185 | 2" Fig 1502 (F×M) | يدوي | قياسي |
| 1" × 2" Fig 1502, 15,000 psi, F × M, Pneumatic | 1″ | 15,000 psi | 268.2 | 61 | 185 | 2" Fig 1502 (F×M) | هوائي | قياسي |
| 2" × 2" Fig 602, 6,000 psi, F × M, يدوي | 2″ | 6,000 psi | 353 | 88 | 225.5 | Fig 602 (F×M) | يدوي | قياسي |
| 2" × 2" Fig 1002, 10,000 psi, F × M, يدوي | 2″ | 10,000 psi | 353 | 88 | 225.5 | Fig 1002 (F×M) | يدوي | قياسي |
| 2" × 2" Fig 1502, 15,000 psi, F × M, يدوي | 2″ | 15,000 psi | 353 | 88 | 225.5 | Fig 1502 (F×M) | يدوي | قياسي |
| 2" × 3" Fig 1502, 15,000 psi, F × M, يدوي | 2″ | 15,000 psi | 374.5 | 88 | 225.5 | 3" Fig 1502 (F×M) | يدوي | قياسي |
| 2" × 2" Fig 1502, 15,000 psi, F × M, Pneumatic | 2″ | 15,000 psi | 353 | 88 | / | Fig 1502 (F×M) | هوائي | قياسي |
| 2" × 2" Fig 1502, 15,000 psi, F × M, Hydraulic | 2″ | 15,000 psi | 353 | 100 | 409 | Fig 1502 (F×M) | هيدروليكي | قياسي |
| 2" × 2" Fig 2002, 20,000 psi, F × M, يدوي | 2″ | 20,000 psi | 386 | 88 | 225 | Fig 2002 (F×M) | يدوي | قياسي |
| 3" × 3" Fig 602, 6,000 psi, F × M, يدوي | 3″ | 6,000 psi | 432 | 103 | 254 | Fig 602 (F×M) | يدوي | قياسي |
| 3" × 3" Fig 1002, 10,000 psi, F × M, يدوي | 3″ | 10,000 psi | 432 | 103 | 254 | Fig 1002 (F×M) | يدوي | قياسي |
| 3" × 3" Fig 1502, 15,000 psi, F × M, يدوي | 3″ | 15,000 psi | 432 | 103 | 254 | Fig 1502 (F×M) | يدوي | قياسي |
| 3" × 3" Fig 1502, 15,000 psi, F × M, مشغل بتروس | 3″ | 15,000 psi | 432 | 103 | 630 | Fig 1502 (F×M) | علبة تروس | قياسي |
| 3" × 3" Fig 1502, 15,000 psi, F × M, Hydraulic | 3″ | 15,000 psi | 432 | 103 | / | Fig 1502 (F×M) | هيدروليكي | قياسي |
| 3" × 3" Fig 2002, 20,000 psi, F × M, يدوي | 3″ | 20,000 psi | 562 | 159 | 489 | Fig 2002 (F×M) | يدوي | قياسي |
| 3" × 3" Fig 2002, 20,000 psi, F × M, مشغل بتروس | 3″ | 20,000 psi | 562 | 159 | / | Fig 2002 (F×M) | علبة تروس | قياسي |
| 3" × 3" Fig 2002, 20,000 psi, F × M, Hydraulic | 3″ | 20,000 psi | 562 | 159 | / | Fig 2002 (F×M) | هيدروليكي | قياسي |
| 1" × 2" Fig 1502, 10,000 psi, F × M, يدوي, NACE | 1″ | 10,000 psi | 269 | 61 | 185 | 2" Fig 1502 (F×M) | يدوي | H2S |
| 2" × 2" Fig 602, 6,000 psi, F × M, يدوي, NACE | 2″ | 6,000 psi | 353 | 88 | 225.5 | Fig 602 (F×M) | يدوي | H2S |
| 2" × 2" Fig 1502, 10,000 psi, F × M, يدوي, NACE | 2″ | 10,000 psi | 353 | 88 | 225.5 | Fig 1502 (F×M) | يدوي | H2S |
| 3" × 3" Fig 602, 6,000 psi, F × M, يدوي, NACE | 3″ | 6,000 psi | 432 | 103 | 235 | Fig 602 (F×M) | يدوي | H2S |
| 3" × 3" Fig 1502, 10,000 psi, F × M, يدوي, NACE | 3″ | 10,000 psi | 432 | 103 | 235 | Fig 1502 (F×M) | يدوي | H2S |
| 3" × 3" Fig 1502, 10,000 psi, F × M, مشغل بتروس, NACE | 3″ | 10,000 psi | 432 | 103 | 630 | Fig 1502 (F×M) | علبة تروس | H2S |
| 3" × 3" Fig 2202, 15,000 psi, F × M, يدوي, NACE | 3″ | 15,000 psi | 562 | 159 | 489 | Fig 2202 (F×M) | يدوي | H2S |
| 1" × 2" Fig 1502, 10,000 psi, F × M, يدوي, منخفض الحرارة | 1″ | 10,000 psi | 269 | 178 | 185 | 2" Fig 1502 (F×M) | يدوي | منخفض الحرارة |
| 2" × 2" Fig 602, 6,000 psi, F × M, يدوي, منخفض الحرارة | 2″ | 6,000 psi | 353 | 201 | 225.5 | Fig 602 (F×M) | يدوي | منخفض الحرارة |
| 2" × 2" Fig 1502, 10,000 psi, F × M, يدوي, منخفض الحرارة | 2″ | 10,000 psi | 353 | 201 | 225.5 | Fig 1502 (F×M) | يدوي | منخفض الحرارة |
| 3" × 3" Fig 602, 6,000 psi, F × M, يدوي, منخفض الحرارة | 3″ | 6,000 psi | 432 | 103 | 235 | Fig 602 (F×M) | يدوي | منخفض الحرارة |
| 3" × 3" Fig 1502, 10,000 psi, F × M, يدوي, منخفض الحرارة | 3″ | 10,000 psi | 432 | 103 | 254 | Fig 1502 (F×M) | يدوي | منخفض الحرارة |
2. المعلمات الرئيسية للصمامات السدادية الملولبة
ضغط التشغيل：6,000 psi～15,000 psi
القطر الاسمي：1″～3″
فئة الحرارة: -29 ℃ إلى 121 ℃ (فئة PU)
معيار التصنيع：API 6A
ظروف التشغيل: خدمة قياسية
| الطراز | المقاس | ضغط التشغيل | الأبعاد الكلية | نوع الوصلة | المشغل | ظروف التشغيل | ||
|---|---|---|---|---|---|---|---|---|
| L | A | H | ||||||
| 1" × 2", 6,000 psi, 2" LP, يدوي | 1″ | 6,000 psi | 232 | 45 | 185 | 2″ LP male thread | يدوي | قياسي |
| 1" × 2", 15,000 psi, 2" LP, يدوي | 1″ | 15,000 psi | 232 | 61 | 185 | 2″ LP male thread | يدوي | قياسي |
| 1" × 2", 15,000 psi, 2" TBG, يدوي | 1″ | 15,000 psi | 232 | 61 | 185 | 2″ TBG male thread | يدوي | قياسي |
| 2" × 2", 6,000 psi, 2" LP, يدوي | 2″ | 6,000 psi | 218 | 76.5 | 198.3 | 2″ LP female thread | يدوي | قياسي |
| 2" × 2", 10,000 psi, 2" LP, يدوي | 2″ | 10,000 psi | 218 | 76.5 | 198.3 | 2″ LP female thread | يدوي | قياسي |
| 2" × 2", 10,000 psi, 2" TBG, يدوي | 2″ | 10,000 psi | 228 | 76.5 | 198.3 | 2″ TBG female thread | يدوي | قياسي |
| 3" × 3", 10,000 psi, 3" LP, يدوي | 3″ | 10,000 psi | 316 | 110 | 314.5 | 3″ LP Female Thread | يدوي | قياسي |
3. الصمامات السدادية الفلنجية والمثبتة على قاعدة

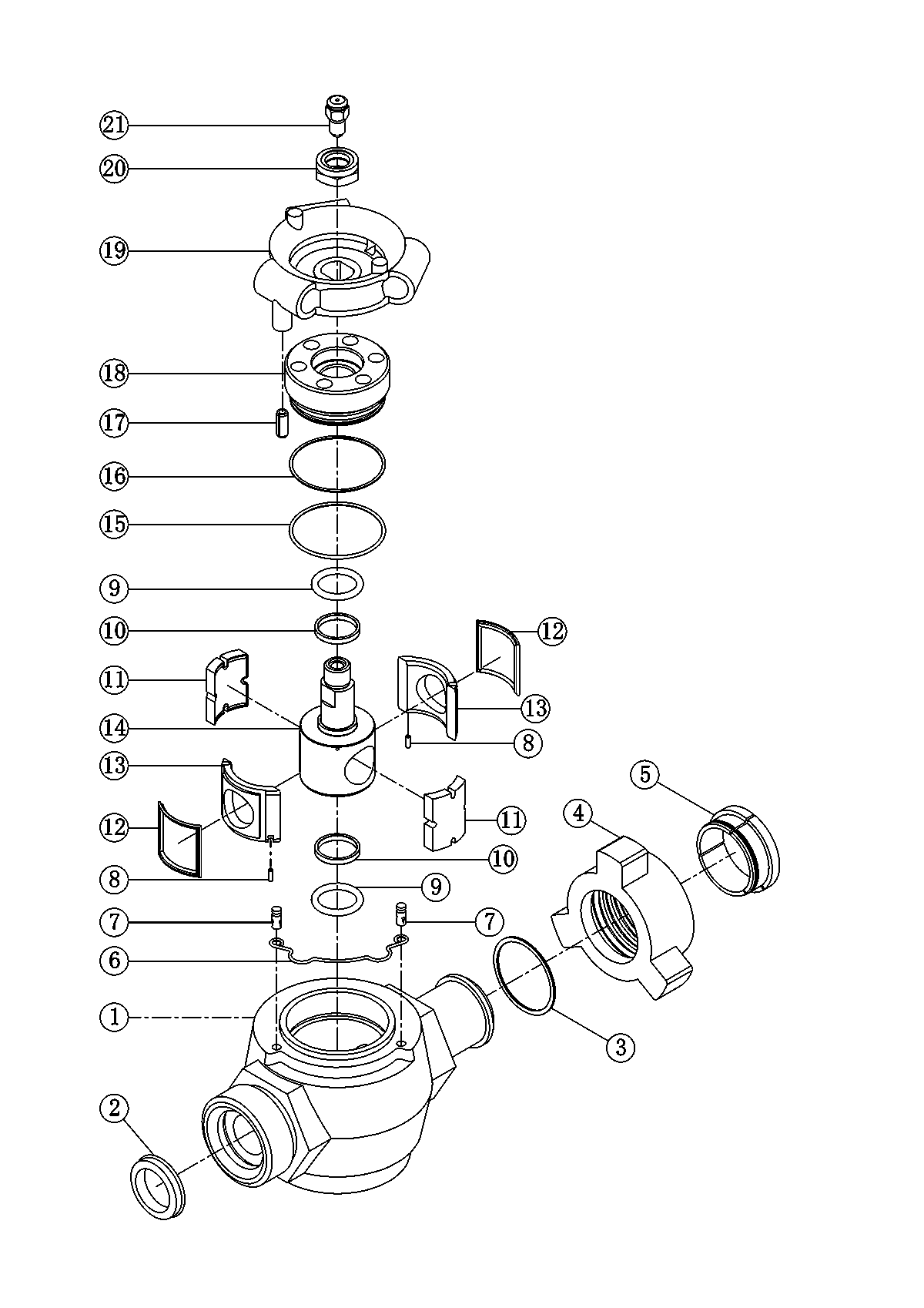

4. مثال: منظر انفجاري وقائمة أجزاء لصمام سدادي 2" × 2" Fig 1502, 15,000 psi / 15,000 psi, F × M
| No. | الاسم | الكمية | No. | الاسم | الكمية | No. | الاسم | الكمية | No. | الاسم | الكمية |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | جسم الصمام | 1 | 7 | دبوس إيقاف | 2 | 13 | شريحة إحكام | 2 | 18 | غطاء جسم الصمام | 1 |
| 2 | حلقة إحكام | 1 | 8 | دبوس تحديد | 2 | 14 | سدادة | 1 | 19 | غطاء السدادة | 1 |
| 3 | حلقة تثبيت نابضية | 1 | 9 | حلقة O للسدادة | 2 | 15 | حلقة O للغطاء | 1 | 20 | صامولة قفل | 1 |
| 4 | صامولة جناحية | 1 | 10 | حلقة دعم السدادة | 2 | 16 | حلقة دعم الغطاء | 1 | 21 | مشحمة | 1 |
| 5 | حلقة تثبيت | 3 | 11 | شريحة إحكام جانبية | 2 | 17 | دبوس أسطواني نابضي | 1 | |||
| 6 | نابض تثبيت | 1 | 12 | حلقة إحكام الشريحة | 2 |
5. قائمة أجزاء طقم إصلاح الصمام السدادي (قابلة للتبادل مع منتجات SPM من نفس المواصفة)
| No. | اسم الجزء | 2″×2″ | 3″×3″ | No. | اسم الجزء | 2″×2″ | 3″×3″ | No. | اسم الجزء | 2″×2″ | 3″×3″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | مشحمة | 2 | 1 | 4 | سدادة | 1 | 1 | 7 | حلقة إحكام الشريحة | 2 | 4 |
| 2 | حلقة O للسدادة | 2 | 2 | 5 | حلقة O للغطاء | 1 | 1 | 8 | شريحة إحكام | 2 | 2 |
| 3 | حلقة دعم السدادة | 2 | 2 | 6 | حلقة دعم الغطاء | 1 | 1 | 9 | شريحة إحكام جانبية | 2 | 2 |
4. ملاحظات التشغيل والصيانة
قبل الاستخدام، تحقق من تصنيف الضغط على لوحة البيانات ومقاس التجويف ونوع الوصلة ونطاق الحرارة لضمان مطابقتها لظروف الحفر أو الإسمنتة أو التكسير أو الإنتاج.
اجتاز المنتج اختبار الضغط الهيدروستاتيكي والفحص غير الإتلافي قبل الشحن. وبعد الفك أو الإصلاح أو استبدال الإحكام يجب إجراء اختبار الضغط مرة أخرى. ولا يجوز تشغيل المنتج إلا بعد تثبيت الضغط لمدة 10 دقائق دون تسرب؛ ويجب تفريغ الهواء من النظام قبل اختبار الضغط.
يجب تركيب وشد الوصلات المطرقية وفقا للإجراءات الصحيحة. تجنب الطرق المفرط الذي قد يشوه الصواميل أو يضر بأسطح الإحكام. يجب على المشغلين ارتداء معدات الحماية.
لا تفك الصمام أو تشده أو تصلحه أثناء وجود ضغط في النظام. ولا يجوز التشغيل بما يتجاوز ضغط التشغيل المقنن أو نطاق درجة الحرارة التصميمي من -46 ℃ إلى 121 ℃.
أثناء الخدمة، افحص جسم الصمام والغطاء والسدادة وشرائح الإحكام وحلقات O بانتظام. وفي حال وجود تسرب أو بلى أو تآكل أو تشوه أو صعوبة تشغيل، يجب التنظيف أو الإصلاح أو استبدال الأجزاء المتآكلة فورا.
تجنب الصدمات والتعرض للمطر والوسائط المسببة للتآكل أثناء النقل والتخزين. احفظ المنتج في مكان جاف ومهوى. تورد الشهادات وقوائم التعبئة وتعليمات التشغيل مع المنتج؛ ويمكن طلب مواصفات خاصة وفقا لظروف الخدمة الميدانية.
