高压泥浆管汇的主要功用是联接泥浆泵出口至水龙头入口。它可满足单泵、双泵工作，以及放空、灌泥浆等钻井作业中的各种需要。整套管汇由高压软管、阀组、锤击由壬、立管、活动弯头、水龙带、压力表等组成。其排量和耐压要与泥浆泵一致。
整套装置中共有泥浆闸阀七只（4英寸）、防震压力表三只、高压胶管2根或3根（包括水龙带），并配套4英寸钢管、高压锤击由壬或法兰。现把主要设备分述如下：

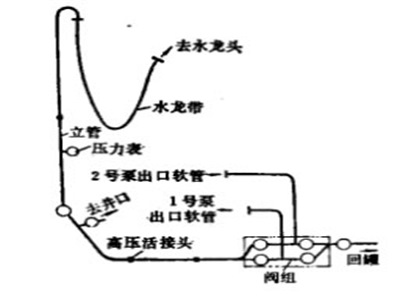

高压泥浆管汇示意图
一、闸阀组
目前国内生产的平板闸阀组有两种型号，即4”GX-Z43X-200和4”GX-Z43X-350。这两种型号组成基本一样，区别是耐压不同，一种为耐压200公斤／平方厘米，另一种为350公斤／平方厘米，基本上能满足各种钻机的需要。

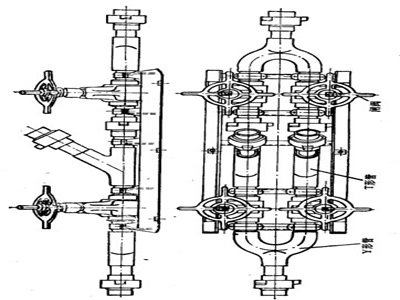

闸阀组
闸阀组的Y型管和T型管用铸钢铸成，然后用锤击由壬联接。这里所用的阀与普通楔形阀不同，它是一种组装式明杆平板闸板、橡皮密封闸阀。

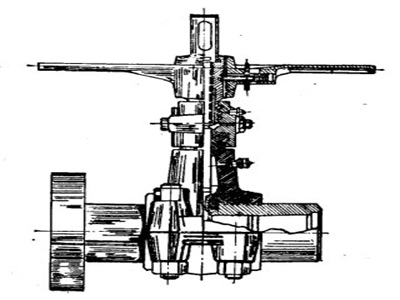

平板闸阀
密封是靠闸板下闸时使橡皮阀座产生变形而形成的，并且带有自封性质。这种橡皮阀座比较耐用，尤其是在输送介质含有砂粒的情况下，寿命比较长，且关紧力矩也较小，更换阀座也比较简单。阀的两端联接部分可以做成高压活接头式、丝扣式或法兰式联接。
为了连接方便，目前井场上各种管线的联接都采用高压活接头（锤击由壬）联接。它的优点是高压活接头联接两端可以不在同一中心线上，因为它是球面配合，两个端部可处在空间的任一位置，当然角度不能太大，一般在8°以内。

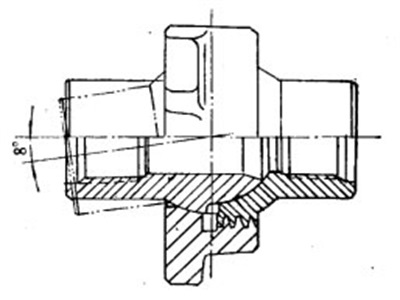

锤击由壬
二、高压胶管
由于高压泥浆需输送到井底，在地面上是通过水龙头进入钻杆内的。水龙头在钻井过程中上下运动，为了适应这个运动，需要有一段软管把立管与水龙头联接起来，这段软管俗称水龙带。另外，为了加快泥浆泵和地面管线等的安装速度，在泥浆泵的高压出口处和泥浆管汇的联接也采用软管。
油田采用的高压胶管有两类。一类是用粗钢丝缠绕在夹布胶管上，再在外部硫化一层夹布橡胶而成；另一类是用细钢丝编织或缠绕，卷成多层后再与橡胶硫化在一起而成。前一类由于柔性较差，耐压不能很高，有逐步淘汰的趋势。
软管与钢管的连接通过软管接头实现。软管接头有两种，一种是直接和胶管硫化在一起的硫化接头，生产厂按固定长度与胶管一起出厂；另一种是机械式联接，有卡套式、卡瓦式、滚压式等多种。油田上水龙带多采用卡瓦式，其结构是有一心管插入胶管中，在胶管外套上卡瓦，卡瓦外有接头外壳，把外壳与心管通过法兰用螺钉收紧，使胶管牢牢地压在心管上。这种接头易使胶管在连接处损坏，但是可以在现场重复安装。
水龙带和高压胶管的型号以内径、工作压力和长度作为标志。常用规格有2英寸（51毫米）、2-1／2英寸（64毫米）、3英寸（76毫米）、4英寸（102毫米）等。工作压力有100公斤／平方厘米、160公斤／平方厘米、210公斤／平方厘米、300公斤／平方厘米和350公斤／平方厘米等。长度可根据使用单位提出加工，但一般钻机上水龙带长度约为18米，泥浆泵连接管约为3米。
