1. Descripción del producto

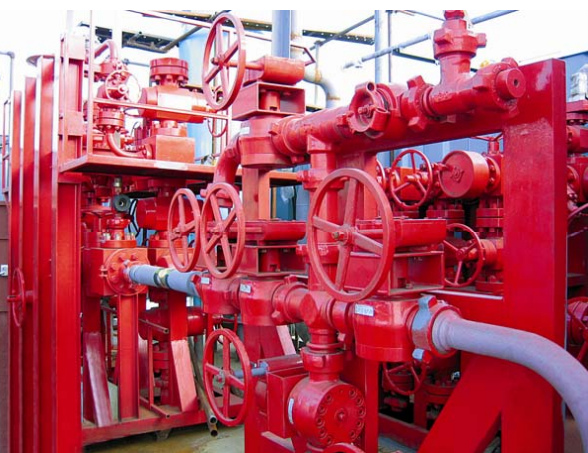

El manifold de cementación es equipo de alta presión en la operación de cementación y controla el transporte de lechada desde bombas al cabezal.
Normalmente se compone de tramos cortos de tubería, válvulas de tapón, conexiones bridadas o unión y estructura de soporte; se configura según sitio, clase de presión e interfaces.
Apto para cementación en tierra y plataforma, cubriendo transporte, distribución y cambio de proceso de lechada, agua limpia y otros medios bajo alta presión.
2. Características de diseño
La válvula de tapón se utiliza para aislamiento todo/nada y conmutación de la trayectoria de flujo. Salvo diseño y documentación específicos, no debe emplearse parcialmente abierta para estrangular ni regular la presión.
La estructura es clara y las conexiones pueden ser brida API 6A o unión, facilitando integración con bombas de cementación, cabezal y tramos cortos de tubería.
Las partes a presión se fabrican para servicio de alta presión y son adecuadas para lechada de cemento, con seguridad, confiabilidad y mantenimiento convenientes.
3. Parámetros técnicos principales del manifold de cementación
| Tamaño / modelo | GG-35 | GG-70 | GG-105 |
|---|---|---|---|
| Presión de trabajo | 5 000 psi / 35 MPa | 10 000 psi / 70 MPa | 15 000 psi / 105 MPa |
| Diámetro nominal | 2–3 in | ||
| Temperatura de trabajo | Según pedido: verificar la clase de temperatura del producto y los límites documentados de materiales y sellos; L–U no constituye una única clase API. | ||
| Interfaces de conexión | Según pedido y plano aprobado: brida API 6A aplicable, unión tipo hammer u otra interfaz documentada. | ||
| Condiciones de servicio | Según pedido y documentación aprobada: servicio estándar, baja temperatura u otra condición especificada; verificar los límites de materiales y sellos. | ||
| Referencias aplicables | Especificación de compra; API 6A para las conexiones bridadas aplicables | ||
